Как рассчитать и подобрать тороидальный трансформатор по мощности: пошаговое руководство
Ошибка в расчёте мощности - самая частая причина, по которой готовое изделие «не тянет» нагрузку: греется, гудит, а напряжение на выходе проседает при включении потребителя. Тороидальный трансформатор прощает такие ошибки хуже, чем классический Ш-образный: плотная намотка на кольцевом сердечнике не оставляет запаса на тепловой износ изоляции. Разбираем пошагово, как правильно выполнить расчёт тороидального трансформатора - от суммарной мощности нагрузки до сечения провода обмотки - и как подобрать готовое изделие серии ТТП или заказать трансформатор под конкретное техническое задание.
Зачем вообще считать мощность, а не брать «с запасом»
Тороидальный трансформатор - это преобразователь переменного напряжения, работающий на принципе электромагнитной индукции: переменный ток в первичной обмотке создаёт магнитный поток в кольцевом сердечнике, а он наводит ЭДС во вторичной обмотке - по сути, это электромагнит, свёрнутый в тор. Именно кольцевая, а не Ш-образная геометрия сердечника даёт тороидальным трансформаторам ключевое преимущество: обмотка равномерно распределена по всей окружности, магнитный путь короче и не имеет воздушных зазоров, поэтому потери в стали ниже, а КПД выше - обычно 92–96% против 85–90% у аналогов на шихтованном сердечнике.
Именно из-за плотной конструкции произвольно взятый «трансформатор с запасом» часто оказывается не спасением, а проблемой:
- завышенная габаритная мощность увеличивает массу, размер и стоимость изделия без реальной пользы;
- заниженная мощность приводит к перегреву обмотки, ускоренному старению изоляции и выходу из строя за считаные месяцы;
- неверно посчитанное количество витков и сечение провода искажают выходное напряжение под нагрузкой сильнее, чем при использовании стержневого трансформатора.
Поэтому расчёт тороидального трансформатора - не формальность, а способ сразу получить рабочее изделие и не переплачивать за лишний магнитопровод.
Шаг 1. Считаем суммарную мощность нагрузки
Первое, что нужно определить - полную (габаритную) мощность S, которую должен отдавать трансформатор. Она считается по каждой вторичной обмотке отдельно и затем суммируется:
S = U2 × I2 (для каждой обмотки, в вольт-амперах),
Sсумм = S1 + S2 + … + Sn
Здесь важно не путать активную мощность нагрузки (Вт) и полную мощность обмотки (В·А): если нагрузка реактивная (двигатели, дроссели, импульсные блоки питания), полная мощность обмотки должна быть выше активной мощности потребителя на величину, обратную коэффициенту мощности (cos φ).
К расчётной сумме закладывают эксплуатационный запас 15–20% - на пусковые токи, старение сердечника и разброс параметров сети. Запас более 30% обычно избыточен и просто увеличивает габариты и стоимость трансформатора без технической необходимости.
Шаг 2. Учитываем напряжение первичной обмотки — 220 В и допуски сети
Для бытовой и большей части промышленной техники в России базовым является тороидальный трансформатор 220 В - то есть номинальное напряжение первичной обмотки рассчитано на однофазную сеть 220 В, 50 Гц. При расчёте важно заложить реальный, а не номинальный диапазон питающего напряжения: сеть может проседать до 198 В и подниматься до 242 В (±10% от 220 В по ГОСТ 29322). Если это не учесть на этапе проектирования витков первичной обмотки, при снижении сетевого напряжения выходное напряжение вторичных обмоток окажется ниже расчётного, а нагрузка недополучит мощность.
Для трёхфазных и специализированных линий (400 Гц для авиационной и судовой техники, преобразователи тока для измерительных цепей) частота и форма сигнала также входят в расчёт числа витков - методика та же, но подставляется фактическая рабочая частота.
Шаг 3. Выбираем сечение сердечника тороидального трансформатора
Сечение магнитопровода Sc (см²) определяет, сколько энергии сердечник способен передать без насыщения стали. Приблизительно связь сечения сердечника и габаритной мощности выражается формулой:
Sc ≈ k × √Sсумм,
где k — конструктивный коэффициент (для тороидальных сердечников обычно 1,1–1,3, тогда как для Ш-образных он выше — 1,3–1,6, что и объясняет более компактные размеры «тора» при равной мощности).
Сердечник тороидального трансформатора обычно навивают из ленты холоднокатаной электротехнической стали (например, 3411, 3412) или, для устройств с повышенными требованиями к КПД и массе, из аморфных и нанокристаллических сплавов - они снижают потери в стали в несколько раз, но заметно дороже. Готовые кольцевые магнитопроводы (ОЛ, ОЛР) можно взять из стандартного ряда типоразмеров или заказать под конкретную мощность и посадочные размеры.
Шаг 4. Считаем количество витков на вольт
Число витков первичной и вторичных обмоток определяется рабочей частотой, сечением сердечника и допустимой магнитной индукцией B (обычно 1,3–1,6 Тл для стали 50 Гц):
w = 10⁴ / (4,44 × f × B × Sc),
где w — число витков на 1 В, f — частота сети (Гц), B — индукция (Тл), Sc — сечение сердечника (см²).
Дальше число витков каждой обмотки получают простым умножением: N = w × U. Погрешность в 1–2 витка на низковольтных вторичных обмотках уже даёт заметное отклонение выходного напряжения, поэтому расчёт витков — самый чувствительный к ошибкам этап во всей методике.
Шаг 5. Определяем сечение провода и плотность тока
Ток вторичной обмотки I2 = S2 / U2. Сечение провода обмотки q (мм²) подбирают исходя из допустимой плотности тока j:
q = I / j,
где j для тороидальных трансформаторов с естественным охлаждением обычно принимают в диапазоне 2,5–4 А/мм² (чем выше мощность и плотнее намотка, тем ближе к нижней границе диапазона - иначе обмотка перегреется).
Именно на этом шаге проявляется специфика тороидальной конструкции: намотка тороидального трансформатора выполняется не на шпулю, а непосредственно на кольцевой сердечник, виток к витку, без острых углов и зазоров каркаса. Это позволяет плотнее уложить обмотку и снизить длину провода, но требует более точного расчёта - перемотать готовый тор гораздо сложнее, чем перемотать секцию на каркасном сердечнике.
Шаг 6. Учитываем способ намотки и производственные ограничения
Ручная намотка тороидального трансформатора возможна только для мелких серий и маломощных изделий - от единиц до нескольких десятков ватт. Для трансформаторов средней и высокой мощности используется намоточный станок для тороидального трансформатора: челночный или планетарный механизм пропускает провод сквозь кольцо сердечника, обеспечивая равномерное натяжение и повторяемость витков от изделия к изделию. При проектировании важно заранее закладывать в расчёт диаметр окна сердечника с учётом изоляции обмоток - иначе рассчитанное количество витков физически не поместится в тор, и придётся либо увеличивать типоразмер магнитопровода, либо снижать плотность тока и, соответственно, сечение провода.
Готовые решения: серия ТТП и индивидуальное производство

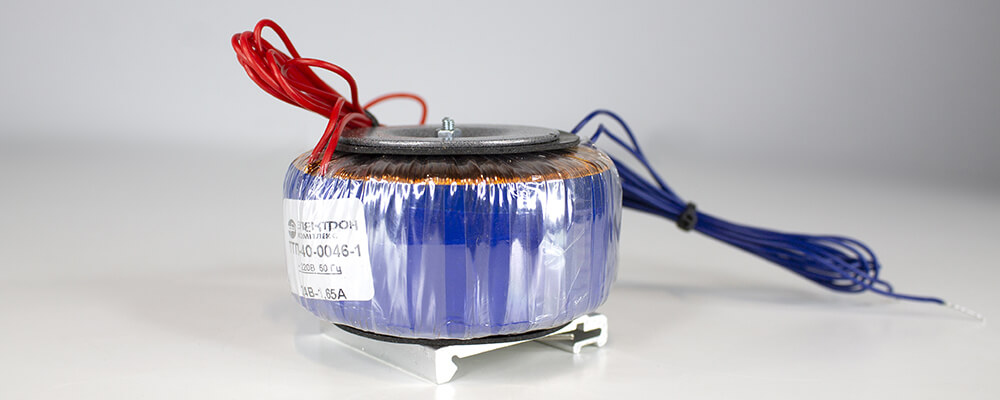

Если проектировать трансформатор с нуля не требуется, проще подобрать готовое изделие из серийного ряда. Завод «Трансвит» (предприятие ООО ПКФ «Электрон-Комплекс» в составе группы компаний) выпускает однофазные тороидальные трансформаторы серии ТТП на витом магнитопроводе, открытого исполнения, навесного монтажа, рассчитанные на частоту 50 Гц - типоразмерный ряд включает модели от ТТП-10 и ТТП-12 мощностью около 10–12 Вт до ТТП-100, ТТП-150 и ТТП-250 с несколькими вторичными обмотками. Отдельная линейка тороидальных трансформаторов мощностью 3–3,5 кВт предназначена для питания промышленного оборудования, усилителей и систем автоматики.
Если серийный типоразмер не подходит по мощности, напряжению обмоток или посадочным размерам, «Трансвит» изготавливает тороидальные трансформаторы по индивидуальным параметрам согласно техническому заданию заказчика - это закрывает задачи, где стандартный преобразователь просто не существует в каталоге: нестандартное количество вторичных обмоток, редкое сочетание напряжений, ограничения по высоте или диаметру посадочного места. Производство работает в рамках системы менеджмента качества ISO 9001, что подтверждается действующими сертификатами.
Частые ошибки при подборе тороидального трансформатора
- Расчёт «на глаз» без запаса на пусковые токи - двигатели, лампы накаливания и импульсные источники питания в момент включения потребляют в разы больше номинального тока, и если это не заложено, трансформатор входит в насыщение и гудит.
- Игнорирование реальных допусков напряжения сети - расчёт только на «идеальные» 220 В без учёта просадок и всплесков сети.
- Экономия на сечении провода - заниженная относительно расчётной плотность тока быстро приводит к перегреву и межвитковому замыканию.
- Смешение полной и активной мощности - при реактивной нагрузке (двигатели, дроссели, LED-драйверы) без учёта cos φ трансформатор окажется слабее, чем требуется по факту.
- Попытка «сэкономить» на типоразмере сердечника - уменьшение сечения магнитопровода ниже расчётного значения не компенсируется никаким увеличением числа витков: сталь просто уходит в насыщение.
Коротко: алгоритм расчёта тороидального трансформатора
1. Сложить полную мощность всех вторичных обмоток (В·А), заложить запас 15–20%.
2. Определить рабочее напряжение и частоту первичной обмотки с учётом реальных допусков сети.
3. Подобрать сечение сердечника по суммарной мощности.
4. Рассчитать число витков на вольт и обмотать каждую секцию.
5. Определить ток каждой обмотки и подобрать сечение провода по допустимой плотности тока.
6. Проверить, помещается ли расчётная обмотка в окно выбранного типоразмера сердечника.
Если расчёт кажется трудоёмким или пусковые параметры вашего оборудования нестандартны, специалисты «Трансвит» могут подобрать готовый трансформатор серии ТТП по вашим параметрам мощности и напряжения или рассчитать индивидуальное изделие под техническое задание - это исключает ошибку на этапе проектирования и гарантирует соответствие заявленным характеристикам.
Оставьте заявку на подбор или расчёт тороидального трансформатора - инженеры завода уточнят параметры нагрузки и предложат серийное или индивидуальное решение.
