Тороидальный трансформатор — это силовой трансформатор с кольцевым (кольцевидным) магнитопроводом, вокруг которого равномерно намотаны обмотки. Такая геометрия даёт замкнутый магнитный путь без «углов» и воздушных зазоров, что снижает потери в сердечнике, уменьшает поле рассеяния и позволяет делать устройство более компактным и малошумным по сравнению с традиционными трансформаторами на Ш‑, П‑ или EI‑сердечниках.
Что такое тороидальный трансформатор и как он устроен

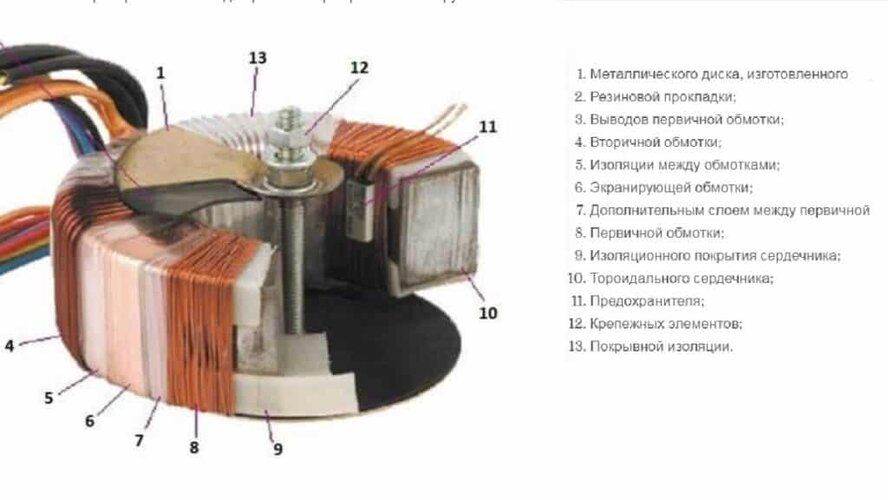

В основе тороидального трансформатора лежит кольцевой магнитопровод — тор, выполненный из лент электротехнической стали, нанокристаллических или других магнитомягких материалов, свёрнутых в сплошное кольцо. На этот сердечник равномерно по окружности наматывают первичную и вторичную обмотки, как правило, с минимальными воздушными промежутками между витками и сердечником.
Ключевые особенности конструкции:
- Замкнутый магнитный путь
В отличие от Ш‑ и EI‑сердечников, где магнитный поток проходит через углы и стыки пластин, тороидальный сердечник представляет собой непрерывное кольцо. Это уменьшает длину магнитного пути, снижает потери на гистерезис и вихревые токи и позволяет работать при более высокой магнитной индукции.
- Равномерная намотка по кругу
Обмотки распределены вокруг всего тора, что обеспечивает хорошее сцепление магнитного потока с проводниками, уменьшает рассеяние и даёт более плотную компоновку.
- Меньшее поле рассеяния
Благодаря замкнутому магнитному контуру основная часть потока остаётся внутри сердечника, а внешнее поле значительно ниже, чем у «классических» трансформаторов. Это важно для аппаратуры с чувствительной электроникой и строгими требованиями по ЭМС.
Для промышленного заказчика тороидальный трансформатор означает более высокое соотношение мощности к габаритам, меньший нагрев при той же нагрузке и, при корректном проектировании, более длительный ресурс из‑за снижения тепловых и механических нагрузок.
Чем тороидальный трансформатор отличается от «классического»

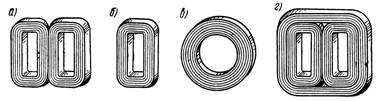

Под «классическим» обычно понимают трансформаторы на Ш‑, П‑, EI‑ или аналогичных стержневых/броневых сердечниках из шихтованной стали. Сравнение с ними чаще всего и проводят.
Главные отличия:
1. Эффективность и потери
Тороидальные трансформаторы имеют более высокий КПД за счёт:
- меньшей длины магнитного пути и отсутствия угловых участков;
- более равномерного распределения магнитного потока;
- лучшего магнитного сцепления с обмотками.
По данным отраслевых обзоров, тороидальные трансформаторы обычно достигают эффективности порядка 90–95% и выше, тогда как трансформаторы на EI‑сердечнике часто имеют КПД ниже 90%. Для промышленного применения это означает меньший нагрев и меньшие потери электроэнергии при той же передаваемой мощности.
2. Габариты и масса
Благодаря возможности работать при более высокой магнитной индукции и более плотной намотке тороидальные трансформаторы:
- могут быть до 30-50% компактнее и легче аналогичных по мощности трансформаторов на классических сердечниках;
- удобнее для установки в ограниченном пространстве шкафов управления и встроенной аппаратуры.
3. Уровень шума и вибрации
Замкнутый магнитный путь и отсутствие свободных пластин уменьшают магнитострикционные деформации и вибрации:
- тороидальные трансформаторы заметно тише, зачастую это отмечается как одно из ключевых преимуществ;
- низкий уровень гудения особенно востребован в медицинском, лабораторном и аудио‑оборудовании, а также в шкафах управления, расположенных вблизи рабочих мест.
4. Поле рассеяния и ЭМС
Тороидальный сердечник практически замыкает магнитный поток внутри себя:
- внешние магнитные поля и утечка потока у тороидальных трансформаторов значительно ниже, чем у классических;
- это уменьшает влияние на чувствительную электронику, приборы измерения, интерфейсные цепи.
5. Сложности и ограничения
При всех преимуществах есть и особенности:
- более высокие пусковые токи (иногда заметно выше, чем у EI‑трансформаторов той же мощности) из‑за низких потерь и высокой индукции в момент включения;
- более высокая цена при небольших и средних объёмах из‑за сложной намотки и требований к материалу;
- сложность перемотки и ремонта: намотка выполняется «через кольцо», что без специализированного оборудования трудозатратно.
Поэтому выбор между тороидальными и «классическими» трансформаторами в промышленности обычно основан на балансе: эффективность/габариты/шум против стоимости, пусковых токов и особенностей производства.
Где применяется тороидальный трансформатор в промышленности
Благодаря компактности, высокой эффективности и низкому уровню помех тороидальный трансформатор всё шире применяется в промышленной и околопромышленной технике.
Ключевые направления:
1. Шкафы управления и промышленная автоматика
В системах управления станками, линиями, упаковочным и процессным оборудованием тороидальные трансформаторы используют:
- для питания контроллеров, модулей ввода‑вывода, датчиков и исполнительных устройств;
- там, где важны компактность, низкий нагрев внутри шкафа и минимальное влияние на чувствительные цепи управления.
2. Источник питания промышленной и лабораторной электроники
Тороидальные трансформаторы применяются в:
- лабораторных блоках питания, источниках питания измерительной техники и контрольно‑измерительных стендов;
- промышленной электронике, где требуется несколько вторичных напряжений с хорошей стабилизацией и гальванической развязкой.
Благодаря низкому полю рассеяния они меньше влияют на точность измерительных цепей и устойчивость цифровых модулей.
3. Медицинская техника и оборудование с повышенными требованиями к шуму и ЭМС
В медицинских приборах, устройствах диагностики и лабораторных установках тороидальный трансформатор ценят за:
- сниженную вероятность влияния на чувствительные датчики и электронные блоки;
- низкий акустический шум;
- возможность компактного размещения в корпусах аппаратуры.
4. Системы промышленного энергоснабжения и резервного питания
В системах UPS, инверторах, шкафах резервного питания и распределительных модульных системах тороидальные трансформаторы используют:
- для трансформации и развязки в низко- и среднечастотных инверторах;
- для питания цепей управления и нагрузки с ограниченным пространством.
5. Специализированные решения и кастомные проекты
Во многих случаях стандартных изделий недостаточно, и производство тороидальных трансформаторов под заказ становится частью проектного решения.
Такие трансформаторы разрабатывают для:
- встраивания в серийное оборудование с жёсткими габаритными ограничениями;
- работы в расширенном температурном диапазоне, при вибрациях или в специфической среде;
- выдачи нескольких вторичных напряжений для разных подсистем в одном корпусе.
Для машиностроителей и интеграторов это удобный способ получить «готовый функциональный модуль» вместо набора отдельных трансформаторов и БП.
Когда имеет смысл рассматривать тороидальный трансформатор на этапе ТЗ
На этапе формирования технического задания инженер и закупщик могут целенаправленно указать использование тороидального трансформатора, если важны:
- Снижение габаритов и массы шкафа, устройства или модуля при заданной мощности.
- Снижение уровня шума вблизи рабочих мест, в лаборатории, медцентре или офисной части производства.
- Минимизация поля рассеяния и помех для чувствительной электроники, измерительных цепей, интерфейсов.
- Повышение эффективности и уменьшение нагрева, когда внутри шкафа критичен тепловой баланс и сложен отвод тепла.
В таких проектах имеет смысл сразу заложить в ТЗ формулировки вида:
- «использовать тороидальный трансформатор с индуктивными и габаритными параметрами…»
- «допускается применение тороидальных трансформаторов при условии обеспечения…»
и далее описать требуемые электрические, тепловые и механические характеристики.

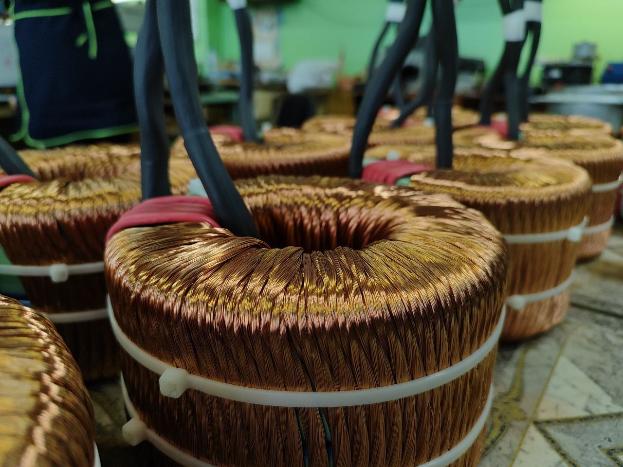

Роль специализированного производства тороидальных трансформаторов
Так как тороидальные трансформаторы чувствительны к качеству сердечника, технологии намотки и пропитки, выбор поставщика и завода по производству тороидальных трансформаторов для промышленного применения критичен.
От производителя важно:
- наличие опыта в проектировании для конкретных отраслей (автоматика, медтехника, измерительная техника, силовые системы);
- возможность выпуска серии и изделий под заказ с учётом габаритов, теплового режима, требований по ЭМС и надёжности;
- наличие испытательного оборудования для проверки нагрева, потерь, изоляции и ЭМС.
Для заказчика работа с таким заводом позволяет получить не просто «трансформатор из каталога», а часть законченного решения, оптимизированного по размерам, тепловому режиму и стоимости владения.
